Узел подключения линии рециркуляции УПР-50 (40)

Количество

Купить в 1 клик

Условный диаметр прохода, Ду, мм	40
Прочность корпуса по давлению среды, МПа	0,6
Рабочий диапазон давлений, МПа	0,015+0,02
Максимальное давление открытия, МПа	0,01
Температура эксплуатации	от -50^оС до +50^оС
Отностительная влажность	95%
Присоединительная резьба по ГОСТ 24705	2"
Внутренний диаметр щланга, мм	50(+/-2)
габаритные размеры, не более:
- длина, мм	520
- диаметр не более, мм	100
масса, без упаковки, кг	5,05

Описание

Клапан отсечной поплавковый предназначен для значительного снижения скорости потока топлива во время осуществления операции слива из автоцистерны в резервуар АЗС при достижении уровнем топлива 95% объема резервуара.

Конструкция КОПа представляет собой сборку из корпуса, поплавка, рычажной системы, которая обеспечивает резкое изменение противодавления при 95% заполнении резервуара. Срабатывание клапана характеризуется подергиванием сливного шланга бензовоза

Устанавливается на участке трубопровода линии наполнения, находящемся непосредственно в резервуаре.

Работает в среде светлых нефтепродуктов при температуре от –50°С до +50°С.

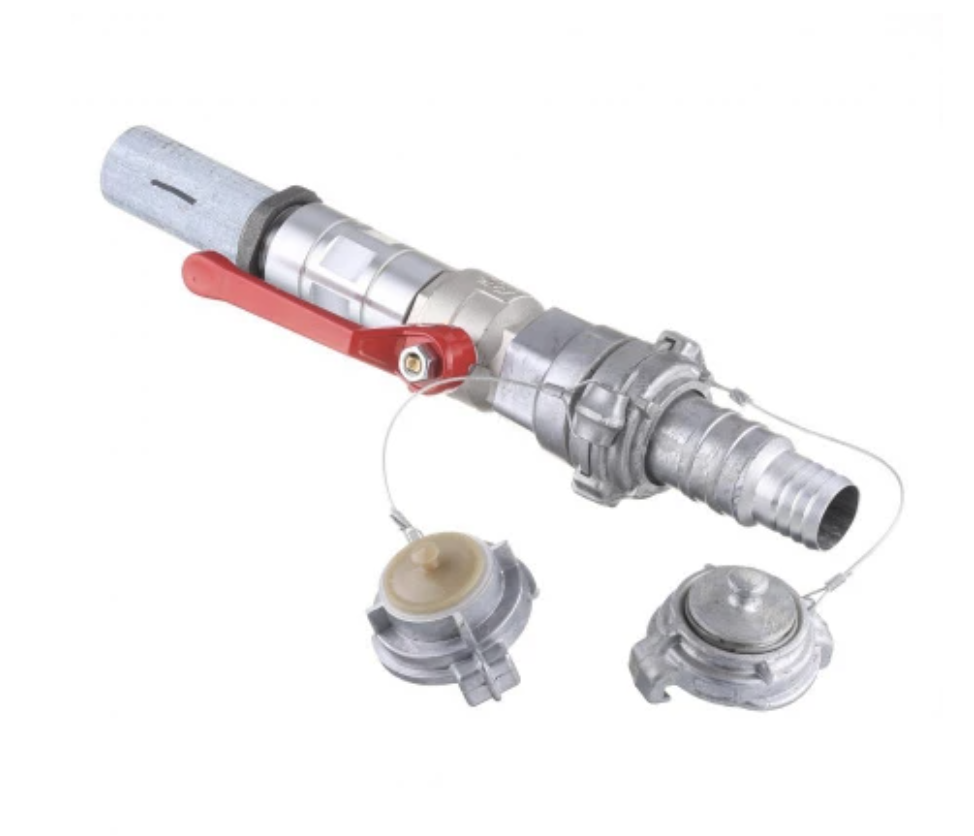

Узел подключения линии рециркуляции паров (далее УПР-1) устанавливается на линиях рециркуляции паров резервуарного парка и предназначен для герметичного соединения паров объемов резервуаров и автоцистерны, а также автоматического перекрытия линии рециркуляции паров при их расстыковке.

УПР-1 снабжен огнепреградителем.
УПР-1 эксплуатируется при относительной влажности до 95% и температуре от -50^оС до +50^оС

Конструкция УПР-1 представляет собой сборную конструкцию из следующего оборудования:

патрубка, оборудованного обратными клапанами для подключения шланга АЦ;
быстроразъемной муфты, также оборудованной обратными клапанами;
крана шарового, для закрытия линии рециркуляции паров;
огнепреградителя;
патрубка для врезки в линию рециркуляции паров резервуарного парка.
