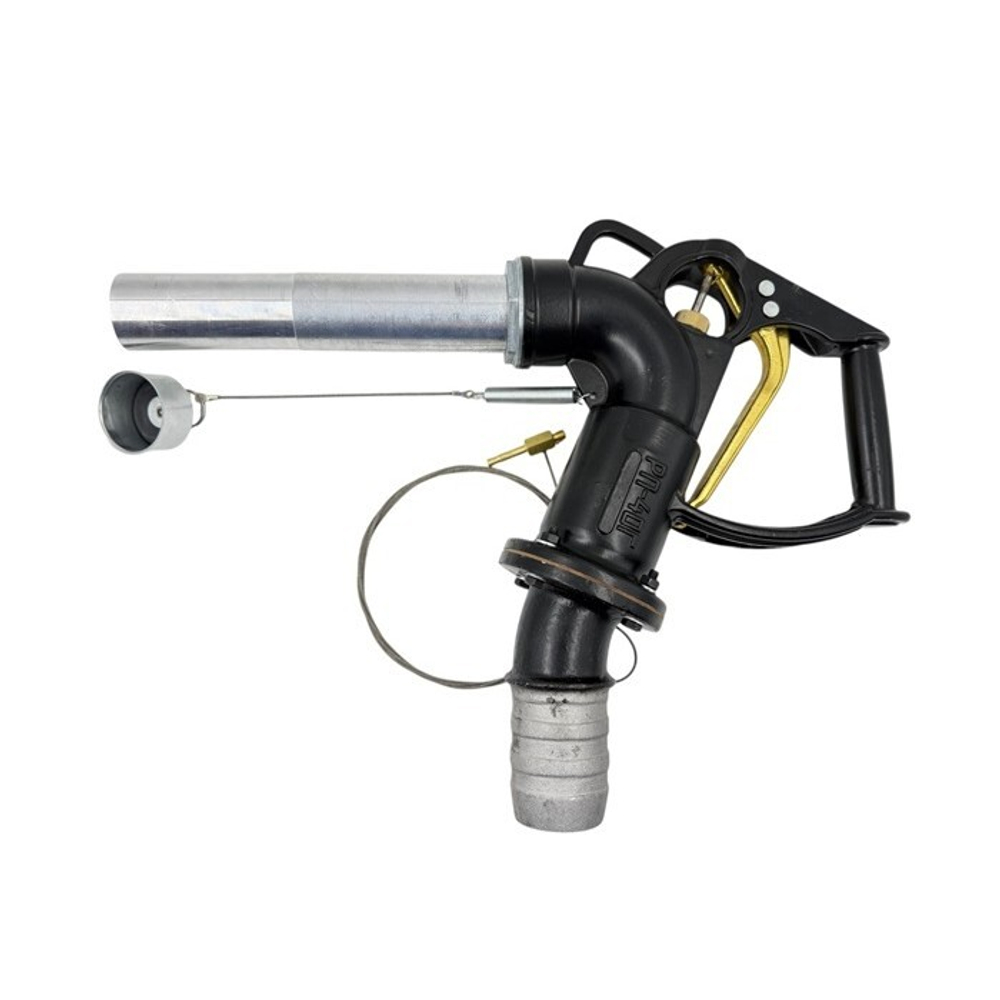

Заправочный пистолет РП-40Г представляет собой раздаточный кран, предназначенный для заправки транспортных средств, летательных аппаратов и различных емкостей светлыми нефтепродуктами, такими как бензин, дизельное топливо, керосин и авиационные топлива. Это надежное и утилитарное устройство, широко применяемое на автозаправочных станциях (АЗС), нефтебазах, в авиации и на предприятиях с собственными заправочными пунктами. Ниже представлено подробное описание его характеристик, конструкции, принципа работы и особенностей эксплуатации, основанное на доступной информации.
Пропускная способность (при вязкости топлива до 18 сСт):
- 1-я ступень: 1,83 дм³/с (110 л/мин при давлении 3 кгс/см²).
- 2-я ступень: 3,98 дм³/с (240 л/мин при давлении 3 кгс/см²).
- 3-я ступень: 6,64 дм³/с (400 л/мин при давлении 3 кгс/см²).
Давление на входе: 0,3 МПа (3 кгс/см²). Рабочее давление в кране при закрытом клапане: 0,8 МПа (8 кгс/см²). Присоединительные размеры: 50 мм (для соединения с напорным рукавом диаметром Ду 50). Температура эксплуатации: от -40 °C до +50 °C. - Рабочая среда: светлые нефтепродукты (бензин, дизельное топливо, керосин, авиационное топливо).
Особенности
- Корпус изготовлен из прочных материалов, устойчивых к воздействию нефтепродуктов и внешних факторов и имеет эргономичную рукоять для удобства оператора.
- Вакуумный клапан: Встроен в корпус и оснащен шибером и отсекающей пружиной, обеспечивающими герметичное перекрытие потока топлива.
- Нажимная планка и фиксирующий флажок: Позволяют оператору контролировать подачу топлива вручную и фиксировать кран в открытом положении для удобства заправки.
- Носик (излив): Диаметр носика составляет 40 мм, что соответствует условному проходу крана. Носик может быть прямым или изогнутым, в зависимости от модификации, для удобства заправки.
