Конструкция донного клапана обеспечивает управляемый нижний налив/слив различных рабочих сред в многосекционных емкостях через единую магистраль. При отсутствии управляющего давления, донный клапан сохраняет закрытое состояние. При подаче управляющего воздуха в приемный штуцер, цилиндр под действием давления поднимается вверх, открывая затвор в основании.
При сбросе давления воздуха и под действием пружины возвращается в исходное положение, перекрывая затвор. Клапан оборудован ручным дублером, служащим для принудительного открывания и закрывания затвора.
Донный клапан ДКП-90 соответствует климатическому исполнению УХЛ2 по ГОСТ 15150 при температуре окружающей среды от -40 до +40 градусов по Цельсию.
Рабочими средами клапана являются светлые нефтепродукты (бензин, керосин, дизельное топливо, авиационное топливо ГОСТ 10227) с примесями воды, нехимическими примесями и в смеси с противокристаллизационными жидкостями (ПВЖ - жидкостями) типа «И», «ИМ» (до 0,3% по объему).
| Диаметр номинальный | 80 мм |
| Диаметр номинальный при использовании ручного дублера | 56 мм |
| Рабочее давление воздуха управляющей сети | 0,2…0,8 МПа |
| Присоединение к цистерне | фланцевое |
| Герметичность при давлении 0…0,6 Мпа (ГОСТ 9544) | класс А |
| Температура рабочей среды | до +80 С |

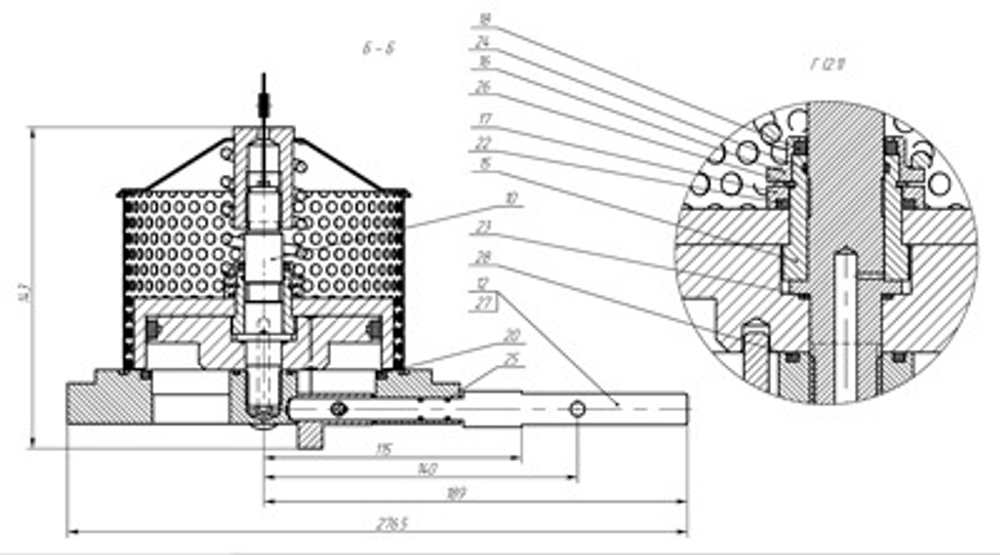

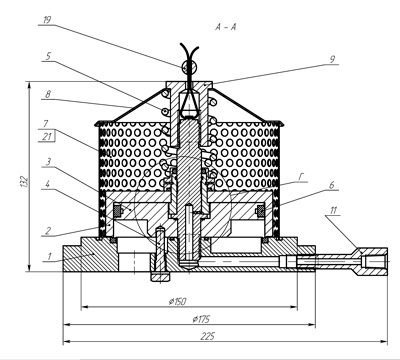

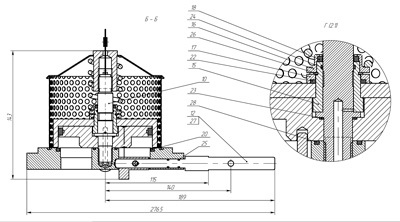

| Габаритные размеры | 225х276,5х143 мм |
| Вес | 3,7 кг ± 0,2 кг |
