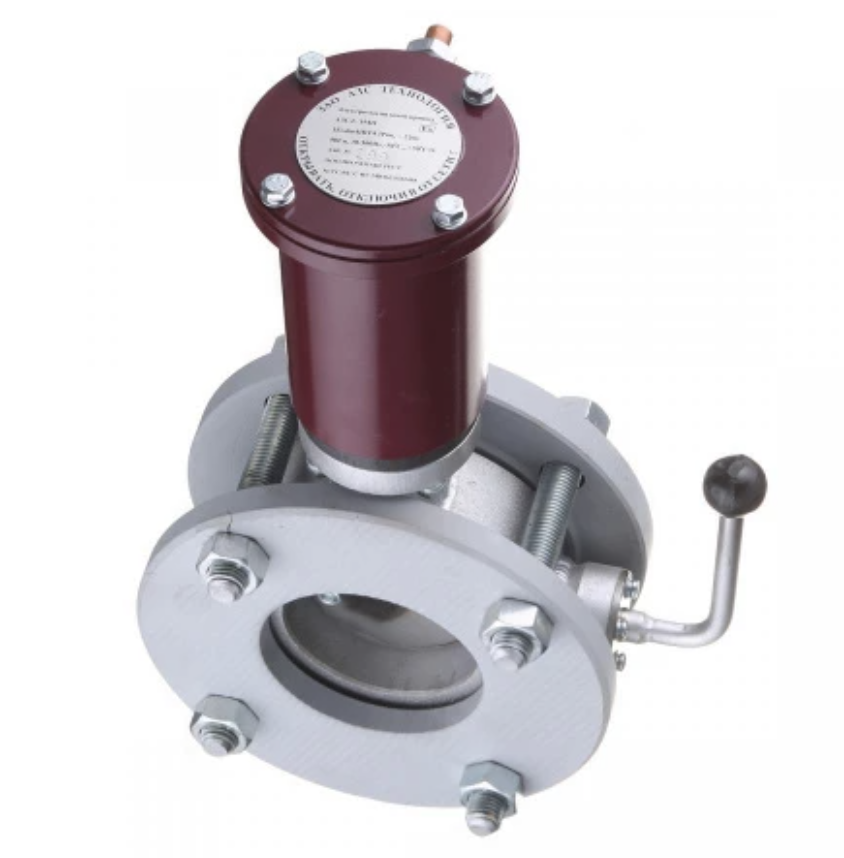

Клапан DN 80 (50 - 100) PN5

ТЕХНИЧЕСКИЕ ДАННЫЕ

Клапан DN80

Условный диаметр прохода, Ду,DN

80

Рабочий диапазон слива, л/мин

0-800

Пропускная способность без давления (самотеком), л/мин.

800

Пропускная способность при давлении 4кг/м2, л/мин.

1000

Кинематическая вязкость сливаемой жидкости, сСт(cSt)

0-20

Максимальное рабочее давление, МПа

0,6

Масса, не более, кг

15

Габаритные

-высота, мм

395

размеры, не более

-ширина, мм

-диаметр присоединительного              фланца, мм

295

195

-габарит присоединительного              фланца с

ручкой ручного управления, мм

235

Максимальная протечка в закрытом состоянии - (остаточный проход

составляет 1% от условного прохода Ду80).

0,3 л/с

Тип клапана -

нормально закрытый

Время открытия клапана, с

1,5 с.

Время закрытия клапана, с

0,5 с

Параметры окружающей среды

Температура

от -50°С до +50°С УХЛ(ХЛ) -60°С

Влажность

95% при температуре 25 °С.

Продолжительность включения (ПВ) -.

100%

Напряжение питания, В

220 ± 10%.

Потребляемая мощность (в открытом состоянии), Вт

10

 Мощность форсированного открытия (в течение 3 с

 после подачи питания), Вт

300

Максимальный потребляемый ток, не более, А,

1,5.

Класс изделия по степени защиты человека от поражения

электрическим током по ГОСТ 12.2.007.0-75

I.

Степень защиты оболочки от внешних воздействий

по ГОСТ 14254-96 не ниже

IP66

Исполнение ЭМП, по устойчивости к механическим воздействиям по

ГОСТ 12997-84

обыкновенное

Автоматическое отключение электропривода при несрабатывании, заклинивании затвора или при превышении температуры внутри

электропривода более 98 °С.

3 попытки включения

 Совместимые блоки управления электромагнитным приводом

БУ ЭМК, производства АО "ПО ПНСК", БА-01 ЭМП, производства ЗАО «АЗС Технология»;

МС-1 производства НПП "Сенсор"
