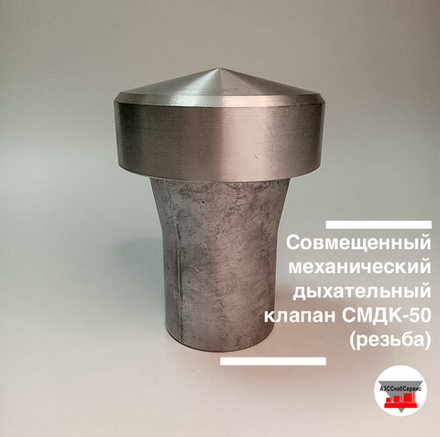

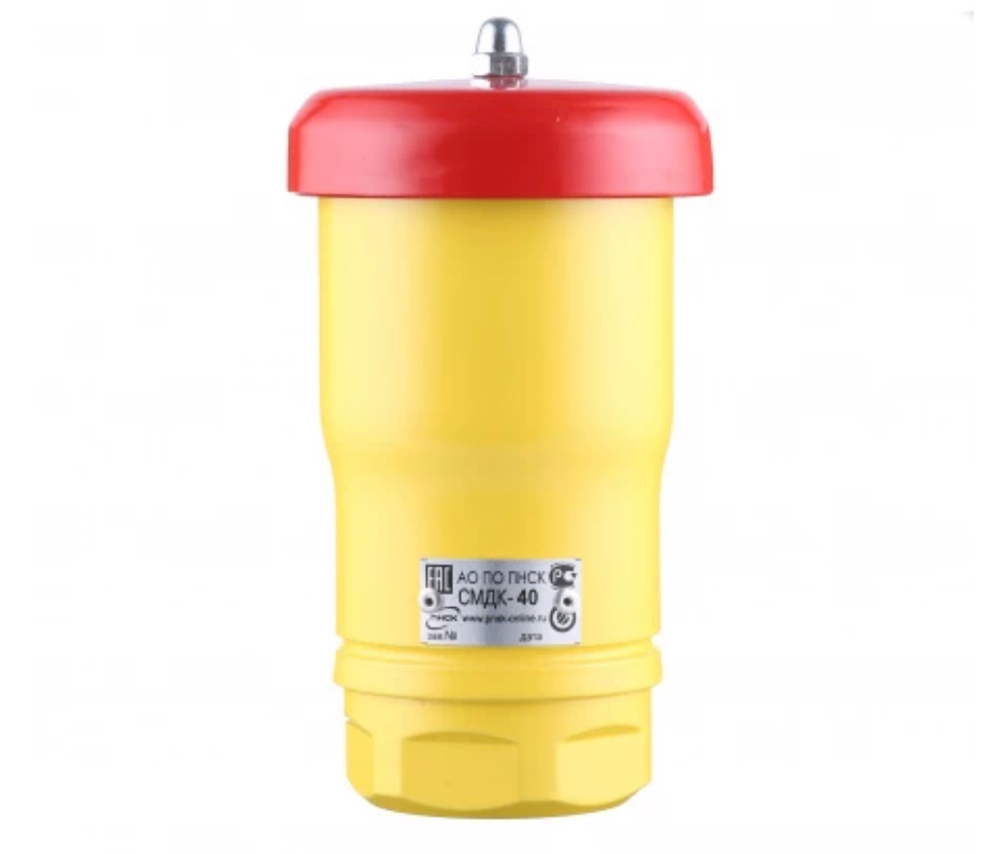

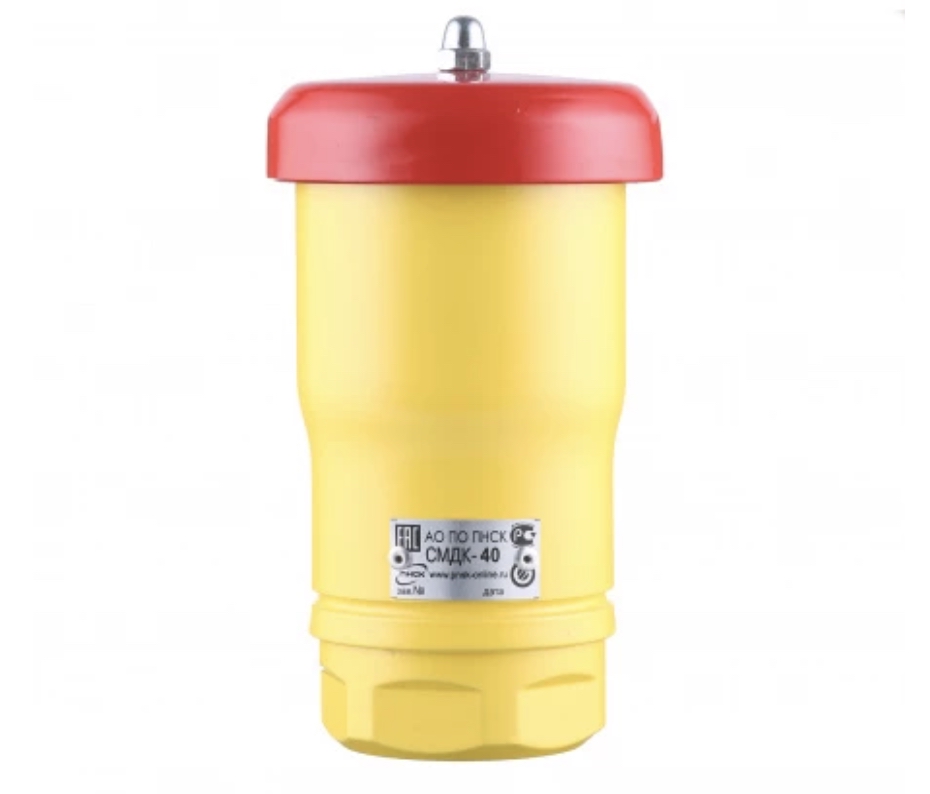

Клапан дыхательный реверсивный, совмещенный с огнепреградителем - СМДК
Предназначен для регулировки давления паров в газовом пространстве резервуаров для нефтепродуктов в заданном пределе в процессе закачивания и выкачивания нефтепродуктов, а так же при колебании температуры.
Предотвращает проникновение искр и пламени внутрь резервуара, а также он препятствует сокращению потерь нефтепродуктов при испарении.
Устанавливается на линии деаэрации на резервуарах АЗС и резервуарах объектов нефтепродуктообеспечения.
Имеет разборную конструкцию и состоит из следующих основных частей:
Крышка (поз.1), корпус (поз.2) и присоединительный разъем (поз. 3) предназначены для защиты от внешних воздействий и размещения рабочего механизма СМДК и кассеты огневого предохранителя, материал корпуса – алюминиевый сплав, латунь или нерж. сталь, крышки - алюминиевый сплав
Рабочий механизм клапана дыхательного реверсивного, состоит из обоймы, завальцованной в корпуса, штока с тарелкой клапана вакуума, тарелки клапана давления, пружины клапана вакуума и пружины клапана давления
Рабочий элемент огнепреградителя - кассета, изготовленная из алюминиевой плоской и гофрированной лент, сверху от осевого перемещения зафиксирована стопором
Преимущества:
- Имеет сравнительно небольшой вес.
- Материал корпуса латунь, нержавеющая сталь, алюминий
- Изготавливается в исполнении УХЛ категория размещения 1 по ГОСТ 15150-69.
- Условия эксплуатации: относительная влажностью до 95% и температурой от –50°С до +50°С.
- Встроенные клапана малого и большого дыхания подпружиненные
- Создает эстетический внешний вид для стойки деаэрации
- Может быть окрашен в любой цвет (порошковая окраска)
